無刷無鐵芯直線電機（直線馬達）工作原理
文章出處：同茂電子人氣： 發布時間：2018/4/12 11:03:03
直線電機（直線馬達）是將傳統圓筒型電機的初級展開拉直，變初級的封閉磁場為開放磁場，而旋轉電機的定子部分變?yōu)?/span> 直線電機（直線馬達）的初級，旋轉電機的轉子部分變?yōu)橹本€電機的次級。
如果初級是固定不動的，次級就能沿著行波磁場運動的方向做直線運動。即可實現高速機床的 直線電機（直線馬達）直接驅動的進給方式，把 直線電機（直線馬達）的初級和次級分別直接安裝在高速機床的工作臺與床身上。由于這種進給傳動方式的傳動鏈縮短為0，被稱為機床進給系統的“零傳動”
無刷無鐵芯 直線電機（直線馬達）的工作原理
在 直線電機（直線馬達）中，相當于旋轉電機定子的，叫初級；相當于旋轉電機轉子的，叫次級，初級中通以交流，次級就在電磁力的作用下沿著初級做直線運動。這時初級要做得很長，延伸到運動所需要達到的位置，而次級則不需要那么長，實際上， 直線電機（直線馬達）既可以把初級做得很長，也可以把次級做得很長；既可以初級固定、次級移動，也可以次級固定、初級移動。
直線感應電動機是由旋轉電動機演變而來。當一次側的三相(或多相)繞組通入對稱正弦交流電流時，會產生氣隙磁場。當不考慮由于鐵芯兩端開斷而引起的縱向邊緣效應時，這個氣隙磁場的分布情況與旋轉電動機相似，沿著直線方向按正弦規律分布。

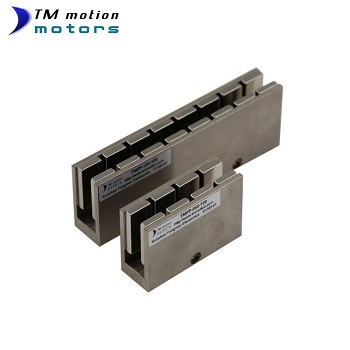

直線電機（直線馬達）也稱其為線性電機，線性馬達，直線馬達，推桿馬達。常用的 直線電機（直線馬達）類型是平板式 直線電機（直線馬達）、U型槽式 直線電機（直線馬達）和圓柱型 直線電機（直線馬達）。它具有系統結構簡單、磨損少、噪聲低、組合性強、維護方便等優點。旋轉電機所具有的品種， 直線電機（直線馬達）幾乎都有相對應的品種。
